CONFiX? FWS-A 16 bk
| Osa nro. | 31380 |
| EAN | 4251269300202 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| Kierteet | M16 × 1,5 |
| V?ri | Musta |
| Ruuvireikien m??r? | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |
-
Tuotteet
?
CONFiX?-suojaletkuj?rjestelm?
?
CONFiX? FWS| 90° kulmaliitin suojaletkuille
CONFiX? FWS| 90° kulmaliitin suojaletkuille
soveltuu suojaletkuun ruuviliit?nn?ll? tai suoraan suojaletkuun / IP54

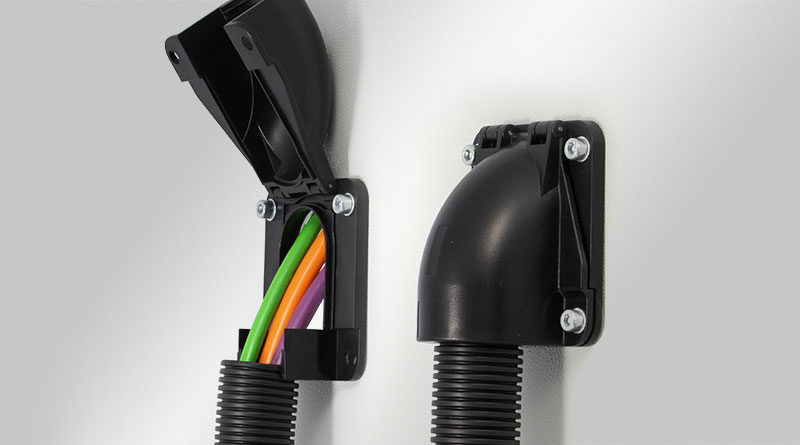

CONFiX? FWS 90° kulmaliitin suojaletkuille. Asennettavissa koneiden ja laitteiden ohjauskeskuksiin tai kytkent?koteloihin.

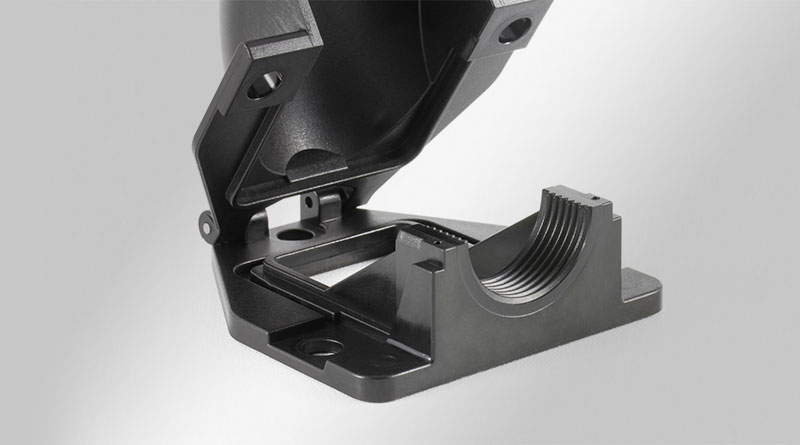

Liittimen avattava kansi on varustettu tukevalla, kest?v?ll? saranalla.

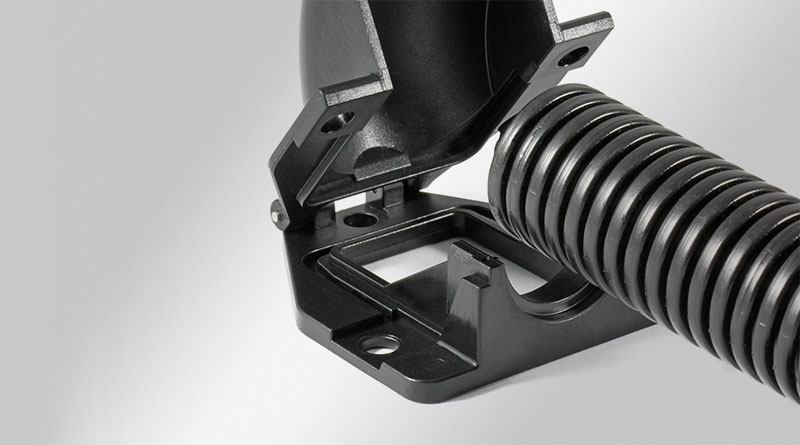

Avattavuus helpottaa kaapeleiden l?pivienti? sek? itse suojaletkun kiinnitt?mist?.
CONFiX? FWS on tarjolla kaksi mallia.
- CONFiX? FWS-A: M16 - M50 kierteell?
- CONFiX? FWS-B: suojaletkuille NW 13,17,23,29,37 ja 50 mitoilla
V?rivaihtoehtoina ovat harmaa RAL 7011 ja musta RAL 9001.
Tekniset tiedot
| IP-suojausluokka (EN 60529) | IP54 |
| Palamisluokka | UL94-V0, itsest??n sammuva |
| L?mp?tila | ?30 C° ... 100 C° |
| Materiaali | Polykarbonaatti |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Ominaisuudet | silikoniton, halogeeniton |
Edut ja hy?dyt
- Saranallinen kansi
- Nopea ja helppo asentaa
- Toiminnallinen muotoilu
Tuotetyypit ja koot
CONFiX? FWS-A 16 gy
| Osa nro. | 31381 |
| EAN | 4251269300219 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| Kierteet | M16 × 1,5 |
| V?ri | Harmaa (RAL 7011) |
| Ruuvireikien m??r? | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |
CONFiX? FWS-A 20 bk
| Osa nro. | 31383 |
| EAN | 4251269300226 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| Kierteet | M20 × 1,5 |
| V?ri | Musta |
| Ruuvireikien m??r? | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |
CONFiX? FWS-A 20 gy
| Osa nro. | 31384 |
| EAN | 4251269300233 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| Kierteet | M20 × 1,5 |
| V?ri | Harmaa (RAL 7011) |
| Ruuvireikien m??r? | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |
CONFiX? FWS-A 25 bk
| Osa nro. | 31386 |
| EAN | 4251269300240 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 67 mm |
| Leveys | 63 mm |
| Korkeus | 41 mm |
| Kierteet | M25 × 1,5 |
| V?ri | Musta |
| Ruuvireikien m??r? | 3 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-A 25 gy
| Osa nro. | 31387 |
| EAN | 4251269300257 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 67 mm |
| Leveys | 63 mm |
| Korkeus | 41 mm |
| Kierteet | M25 × 1,5 |
| V?ri | Harmaa (RAL 7011) |
| Ruuvireikien m??r? | 3 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-A 32 bk
| Osa nro. | 31389 |
| EAN | 4251269300264 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 85 mm |
| Leveys | 76 mm |
| Korkeus | 51 mm |
| Kierteet | M32 × 1,5 |
| V?ri | Musta |
| Ruuvireikien m??r? | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-A 32 gy
| Osa nro. | 31390 |
| EAN | 4251269300271 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 85 mm |
| Leveys | 76 mm |
| Korkeus | 51 mm |
| Kierteet | M32 × 1,5 |
| V?ri | Harmaa (RAL 7011) |
| Ruuvireikien m??r? | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-A 40 bk
| Osa nro. | 31392 |
| EAN | 4251269300288 |
| Pakkausyksikk? | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 97 mm |
| Leveys | 92 mm |
| Korkeus | 56 mm |
| Kierteet | M40 × 1,5 |
| V?ri | Musta |
| Ruuvireikien m??r? | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-A 40 gy
| Osa nro. | 31393 |
| EAN | 4251269300295 |
| Pakkausyksikk? | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 97 mm |
| Leveys | 92 mm |
| Korkeus | 56 mm |
| Kierteet | M40 × 1,5 |
| V?ri | Harmaa (RAL 7011) |
| Ruuvireikien m??r? | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-A 50 bk
| Osa nro. | 31395 |
| EAN | 4251269300301 |
| Pakkausyksikk? | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 111 mm |
| Leveys | 100 mm |
| Korkeus | 73 mm |
| Kierteet | M50 × 1,5 |
| V?ri | Musta |
| Ruuvireikien m??r? | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-A 50 gy
| Osa nro. | 31396 |
| EAN | 4251269300318 |
| Pakkausyksikk? | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 111 mm |
| Leveys | 100 mm |
| Korkeus | 73 mm |
| Kierteet | M50 × 1,5 |
| V?ri | Harmaa (RAL 7011) |
| Ruuvireikien m??r? | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-B 11 bk
| Osa nro. | 31410 |
| EAN | 4251269300325 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| V?ri | Musta |
| Nimelliskoko | NW 13 |
| Ruuvireikien m??r? | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |
CONFiX? FWS-B 11 gy
| Osa nro. | 31411 |
| EAN | 4251269300332 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| V?ri | Harmaa (RAL 7011) |
| Nimelliskoko | NW 13 |
| Ruuvireikien m??r? | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |
CONFiX? FWS-B 16 bk
| Osa nro. | 31413 |
| EAN | 4251269300349 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| V?ri | Musta |
| Nimelliskoko | NW 17 |
| Ruuvireikien m??r? | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |
CONFiX? FWS-B 16 gy
| Osa nro. | 31414 |
| EAN | 4251269300356 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 49 mm |
| Leveys | 45 mm |
| Korkeus | 32 mm |
| V?ri | Harmaa (RAL 7011) |
| Nimelliskoko | NW 17 |
| Ruuvireikien m??r? | 3 |
| Ruuvinreikien halkaisijat | 4,3 mm |
CONFiX? FWS-B 21 bk
| Osa nro. | 31416 |
| EAN | 4251269300363 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 67 mm |
| Leveys | 63 mm |
| Korkeus | 41 mm |
| V?ri | Musta |
| Nimelliskoko | NW 23 |
| Ruuvireikien m??r? | 3 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-B 21 gy
| Osa nro. | 31417 |
| EAN | 4251269300370 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 67 mm |
| Leveys | 63 mm |
| Korkeus | 41 mm |
| V?ri | Harmaa (RAL 7011) |
| Nimelliskoko | NW 23 |
| Ruuvireikien m??r? | 3 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-B 29 bk
| Osa nro. | 31419 |
| EAN | 4251269300387 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 85 mm |
| Leveys | 76 mm |
| Korkeus | 51 mm |
| V?ri | Musta |
| Nimelliskoko | NW 29 |
| Ruuvireikien m??r? | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-B 29 gy
| Osa nro. | 31420 |
| EAN | 4251269300394 |
| Pakkausyksikk? | 10 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 85 mm |
| Leveys | 76 mm |
| Korkeus | 51 mm |
| V?ri | Harmaa (RAL 7011) |
| Nimelliskoko | NW 29 |
| Ruuvireikien m??r? | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-B 36 bk
| Osa nro. | 31422 |
| EAN | 4251269300400 |
| Pakkausyksikk? | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 97 mm |
| Leveys | 92 mm |
| Korkeus | 56 mm |
| V?ri | Musta |
| Nimelliskoko | NW 37 |
| Ruuvireikien m??r? | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-B 36 gy
| Osa nro. | 31423 |
| EAN | 4251269300417 |
| Pakkausyksikk? | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 97 mm |
| Leveys | 92 mm |
| Korkeus | 56 mm |
| V?ri | Harmaa (RAL 7011) |
| Nimelliskoko | NW 37 |
| Ruuvireikien m??r? | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-B 48 bk
| Osa nro. | 31425 |
| EAN | 4251269300424 |
| Pakkausyksikk? | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 111 mm |
| Leveys | 100 mm |
| Korkeus | 73 mm |
| V?ri | Musta |
| Nimelliskoko | NW 50 |
| Ruuvireikien m??r? | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
CONFiX? FWS-B 48 gy
| Osa nro. | 31426 |
| EAN | 4251269300431 |
| Pakkausyksikk? | 5 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 111 mm |
| Leveys | 100 mm |
| Korkeus | 73 mm |
| V?ri | Harmaa (RAL 7011) |
| Nimelliskoko | NW 50 |
| Ruuvireikien m??r? | 4 |
| Ruuvinreikien halkaisijat | 6,6 mm |
