EMC 電纜屏蔽接地端子

帶或不帶應力釋放

獲取免費樣品

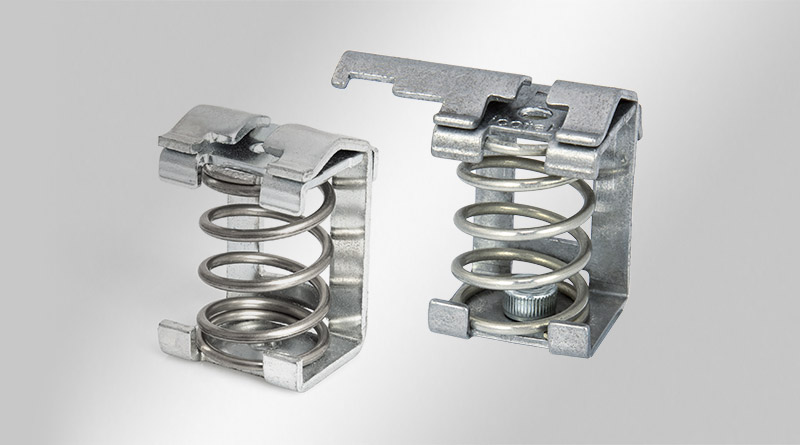

使用EMC電纜屏蔽接地端子，電纜的屏蔽層必須接到地電位。它們使用方便且有效地將單個電纜的屏蔽層接地。

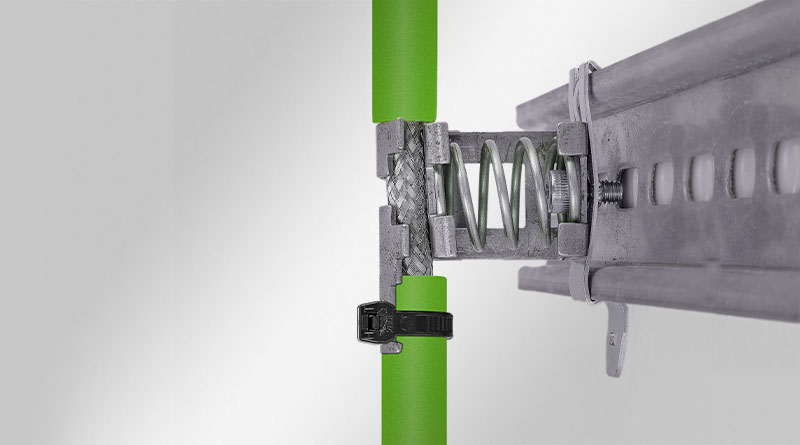

帶應力消除功能的型號：按照 EN 62444的標準設計。因?yàn)樵撔吞柌⑽瘁槍埦o力進行了機械結構上的設計，因此需使用扎帶捆綁住電纜外層護套，消除電纜自身應力，從而保護電纜屏蔽層。應力釋放可能會導致零部件損壞，包括安裝的電纜。

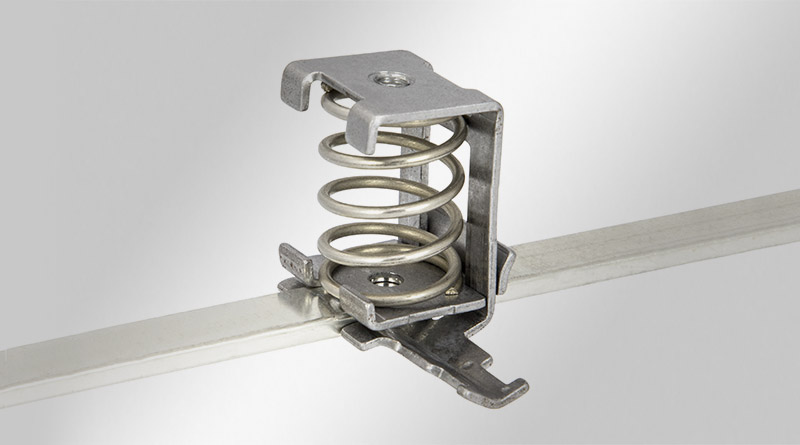

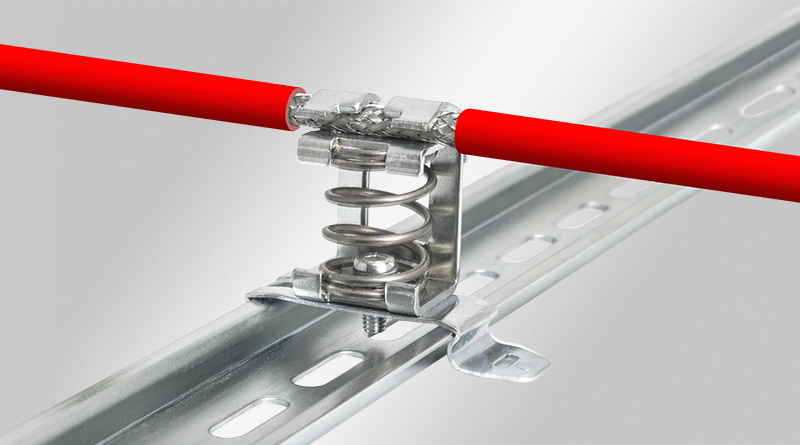

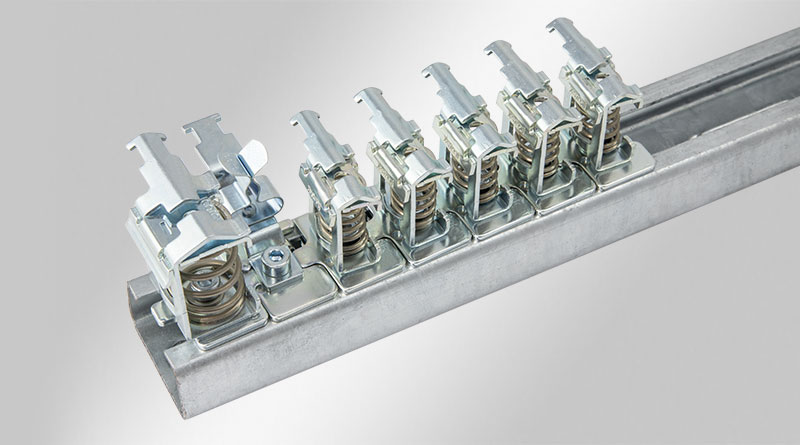

SK可以用螺釘安裝在安裝面板上，用SC-支腳安裝在C型DIN導軌上，或用SF-支腳安裝在H型的35 mm DIN導軌上。SS-SK屏蔽接地端子可以安裝在10×3 mm
的匯流排上。

下載PDF產品手冊

獲取免費樣品

規格

材料	屏蔽支架: 鋼，鍍鋅
安裝形式	用螺釘固定, 卡入
安裝位置	匯流排10 × 3, 金屬片, 35 mm DIN導軌上的, 30 mm C-型導軌

產品優勢

部分型號集成了應力消除功能
屏蔽接觸和應力釋放功能分開
容易安裝和拆卸

產品類型和尺寸

SK 3-8

訂貨號	36222.002
EAN	4251269302190
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片, 通用
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	8 mm
長度	18.5 mm
寬度	13 mm
高度	26 mm
孔的尺寸	M4
螺釘孔的數量	1
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

SK 4-13.5

訂貨號	36224.002
EAN	4251269302206
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片, 通用
電纜的數量	1
最小屏蔽直徑	4 mm
最大屏蔽直徑	13.5 mm
長度	22 mm
寬度	20 mm
高度	32 mm
孔的尺寸	M4
螺釘孔的數量	1
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

SK 10-20

訂貨號	36226
EAN	4251269302213
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片, 通用
電纜的數量	1
最小屏蔽直徑	10 mm
最大屏蔽直徑	20 mm
長度	27 mm
寬度	25 mm
高度	41 mm
孔的尺寸	M4
螺釘孔的數量	1
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

SK 15-32

訂貨號	36228
EAN	4251269302220
包裝單位	10
安裝形式	用螺釘固定
安裝位置	金屬片, 通用
電纜的數量	1
最小屏蔽直徑	15 mm
最大屏蔽直徑	32 mm
長度	33.5 mm
寬度	37 mm
高度	64 mm
孔的尺寸	M4
螺釘孔的數量	1
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

SKZ 3-8

訂貨號	36222
EAN	4251269302190
包裝單位	10
安裝形式	用螺釘固定
安裝位置	通用, 金屬片
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	8 mm
長度	30.5 mm
寬度	12.8 mm
高度	31.8 mm
孔的尺寸	M4
螺釘孔的數量	1
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

SKZ 4-13.5

訂貨號	36224
EAN	4251269302206
包裝單位	10
安裝形式	用螺釘固定
安裝位置	通用, 金屬片
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	4 mm
最大屏蔽直徑	13.5 mm
長度	36 mm
寬度	22 mm
高度	37.8 mm
孔的尺寸	M4
螺釘孔的數量	1
螺釘?shù)闹睆?/td>	4.2 mm

有存貨

要求報價

數據表

SF|SK 3-8

訂貨號	36500.002
EAN	4251269302985
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	8 mm
長度	50 mm
寬度	14 mm
高度	32.7 mm
安裝高度	26 mm

有存貨

要求報價

數據表

SF|SK 4-13.5

訂貨號	36502.002
EAN	4251269302992
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
電纜的數量	1
最小屏蔽直徑	4 mm
最大屏蔽直徑	13.5 mm
長度	50 mm
寬度	20 mm
高度	38.7 mm
安裝高度	32 mm

有存貨

要求報價

數據表

SF|SK 10-20

訂貨號	36504
EAN	4251269303005
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
電纜的數量	1
最小屏蔽直徑	10 mm
最大屏蔽直徑	20 mm
長度	50 mm
寬度	25 mm
高度	47.7 mm
安裝高度	41 mm

有存貨

要求報價

數據表

SF|SK 15-32

訂貨號	36506
EAN	4251269303012
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
電纜的數量	1
最小屏蔽直徑	15 mm
最大屏蔽直徑	32 mm
長度	50 mm
寬度	37 mm
高度	70.7 mm
安裝高度	64 mm

有存貨

要求報價

數據表

SF|SKZ 3-8

訂貨號	36500
EAN	4251269319303
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	8 mm
長度	53.3 mm
寬度	14 mm
高度	32.8 mm
安裝高度	26.7 mm

有存貨

要求報價

數據表

SF|SKZ 4-13.5

訂貨號	36502
EAN	4251269319310
包裝單位	10
安裝形式	卡入
安裝位置	35 mm DIN導軌上的
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	4 mm
最大屏蔽直徑	13.5 mm
長度	57.3 mm
寬度	21.7 mm
高度	38.9 mm
安裝高度	32.7 mm

有存貨

要求報價

數據表

SC|SK 3-8

訂貨號	36696.002
EAN	4251269303180
包裝單位	10
安裝形式	用螺釘固定
安裝位置	30 mm C-型導軌
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	8 mm
長度	26 mm
寬度	12.5 mm
高度	32.4 mm

有存貨

要求報價

數據表

SC|SK 4-13.5

訂貨號	36700.002
EAN	4251269303197
包裝單位	10
安裝形式	用螺釘固定
安裝位置	30 mm C-型導軌
電纜的數量	1
最小屏蔽直徑	4 mm
最大屏蔽直徑	13.5 mm
長度	26 mm
寬度	20.3 mm
高度	38.5 mm

有存貨

要求報價

數據表

SC|SK 10-20

訂貨號	36704
EAN	4251269303203
包裝單位	10
安裝形式	用螺釘固定
安裝位置	30 mm C-型導軌
電纜的數量	1
最小屏蔽直徑	10 mm
最大屏蔽直徑	20 mm
長度	26 mm
寬度	25.3 mm
高度	47.5 mm

有存貨

要求報價

數據表

SC|SK 15-32

訂貨號	36708
EAN	4251269303210
包裝單位	10
安裝形式	用螺釘固定
安裝位置	30 mm C-型導軌
電纜的數量	1
最小屏蔽直徑	15 mm
最大屏蔽直徑	32 mm
長度	26 mm
寬度	36.8 mm
高度	70.5 mm

有存貨

要求報價

數據表

SC|SKZ 3-8

訂貨號	36696
EAN	4251269319341
包裝單位	10
安裝形式	用螺釘固定
安裝位置	30 mm C-型導軌
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	8 mm
長度	30.5 mm
寬度	22.5 mm
高度	32.6 mm

有存貨

要求報價

數據表

SC|SKZ 4-13.5

訂貨號	36700
EAN	4251269319358
包裝單位	10
安裝形式	用螺釘固定
安裝位置	30 mm C-型導軌
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	4 mm
最大屏蔽直徑	13.5 mm
長度	36 mm
寬度	22.5 mm
高度	38.7 mm

有存貨

要求報價

數據表

SS|SK 3-8

訂貨號	36235.002
EAN	4251269302282
包裝單位	10
安裝形式	卡入
安裝位置	匯流排10 × 3
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	8 mm
長度	18.5 mm
寬度	13 mm
高度	26 mm

有存貨

要求報價

數據表

SS|SK 4-13.5

訂貨號	36236.002
EAN	4251269302299
包裝單位	10
安裝形式	卡入
安裝位置	匯流排10 × 3
電纜的數量	1
最小屏蔽直徑	4 mm
最大屏蔽直徑	13.5 mm
長度	22 mm
寬度	20 mm
高度	32 mm

有存貨

要求報價

數據表

SS|SK 10-20

訂貨號	36237
EAN	4251269302305
包裝單位	10
安裝形式	卡入
安裝位置	匯流排10 × 3
電纜的數量	1
最小屏蔽直徑	10 mm
最大屏蔽直徑	20 mm
長度	27 mm
寬度	25 mm
高度	41 mm

有存貨

要求報價

數據表

SS|SK 15-32

訂貨號	36238
EAN	4251269302312
包裝單位	10
安裝形式	卡入
安裝位置	匯流排10 × 3
電纜的數量	1
最小屏蔽直徑	15 mm
最大屏蔽直徑	32 mm
長度	33.5 mm
寬度	36 mm
高度	64 mm

有存貨

要求報價

數據表

SS|SKZ 3-8

訂貨號	36235
EAN	4251269319327
包裝單位	10
安裝形式	卡入
安裝位置	匯流排10 × 3
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	3 mm
最大屏蔽直徑	8 mm
長度	30.5 mm
寬度	12.8 mm
高度	25.9 mm

有存貨

要求報價

數據表

SS|SKZ 4-13,5

訂貨號	36236
EAN	4251269319334
包裝單位	10
安裝形式	卡入
安裝位置	匯流排10 × 3
張緊力按照 EN 62444標準	1
電纜的數量	1
最小屏蔽直徑	4 mm
最大屏蔽直徑	13.5 mm
長度	36 mm
寬度	22 mm
高度	31.9 mm

有存貨

要求報價

數據表
