KEL-FG-A10
| 訂貨號 | 42320 |
| EAN | 4251269308437 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 40 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 10 x KT 小 |
KEL-FG | 可分法蘭座
適用于帶連接器電纜以90°角引入 / IP54 / UL 12

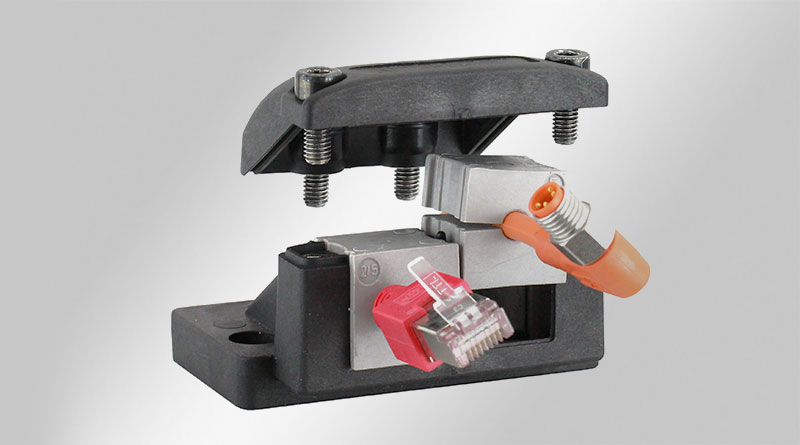

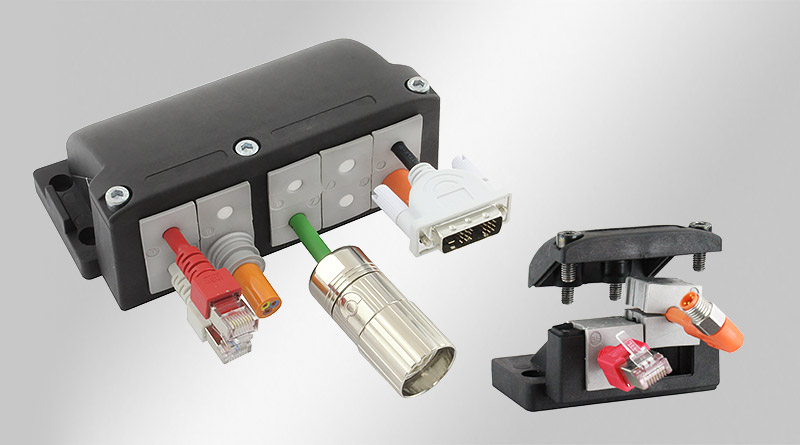

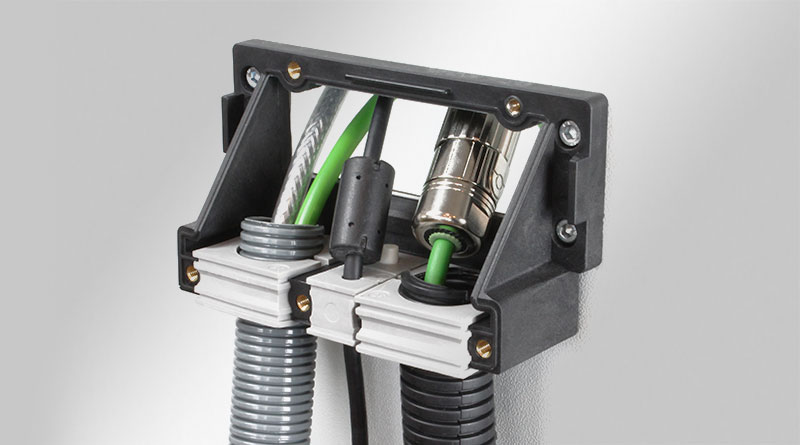

KEL-FG電纜引入框架適用于帶有連接器的電纜和波紋管安裝，密封和釋放應力，該電纜與機柜，機殼或機器壁成90°角。

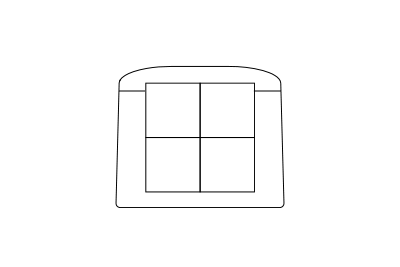

KEL-FG-A框架與24針標準重載連接器的開孔尺寸完全匹配。 對于免工具的KEL-FG-A組裝/拆卸，可以使用快卡安裝的框架KEL-SNAP 24。 KEL-FG-B適合于36×46 mm的開孔。

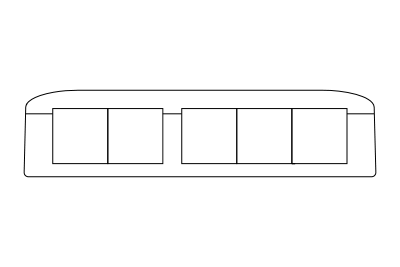

單排版本KEL-FG-E特別適用于扁平連接器。 小框架非常適合狹小空間的應用。
扁平橡膠墊圈含在包裝盒中。
也可以集成帶螺紋的電纜引入底板。 請向我們咨詢您所需要的型號。
帶螺紋套管的版本使螺絲可以在電纜引入框架內部固定。這樣可以防止從外側被隨意擰開（避免故意破壞）。
規格
| IP防護等級（EN 60529） | IP54 |
| UL類型等級 (UL 50E) | UL Type 12 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 屬性 | 防震, 無硅, 不銹 (V2A 型), 無鹵 |
產品優勢
- 以90度的安裝方式安裝在機箱里
- 機械防護電纜直接入口的地方
- 防水漬和水滴
- 有端頭的電纜組件的品質得以延續
- 按照 EN 62444標準消除電纜所受應力
- 很高的穩定性、防震
- 節省空間
- 當使用雙孔或四孔穿芯時，可以大大增加安裝密度
產品類型和尺寸
KEL-FG-A10 V2A
| 訂貨號 | 42320.200 |
| EAN | 4251269308444 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 40 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 10 x KT 小 |
KEL-FG-A7
| 訂貨號 | 42322 |
| EAN | 4251269308451 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 25 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 6 x KT 小, 1 x KT 大 |
KEL-FG-A7 V2A
| 訂貨號 | 42322.200 |
| EAN | 4251269308468 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 25 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 6 x KT 小, 1 x KT 大 |
KEL-FG-A4
| 訂貨號 | 42324 |
| EAN | 4251269308475 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 10 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小, 2 x KT 大 |
KEL-FG-A4 V2A
| 訂貨號 | 42324.200 |
| EAN | 4251269308482 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 10 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小, 2 x KT 大 |
Gasket 24
| 訂貨號 | 42246 |
| EAN | 4251269332647 |
| 包裝單位 | 1 |
| 長度 | 145 mm |
| 寬度 | 56 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL 24, KEL-U 24, KEL-ER 24, KEL-QUICK 24, KEL-FG-A, KEL-FG-ER A |
KEL-FG-B4
| 訂貨號 | 42330 |
| EAN | 4251269308499 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 79.8 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x KT 小 |
KEL-FG-B4 V2A
| 訂貨號 | 42330.200 |
| EAN | 4251269308505 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 79.8 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 4 x KT 小 |
KEL-FG-B1
| 訂貨號 | 42332 |
| EAN | 4251269308512 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 79.8 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x KT 大 |
KEL-FG-B1 V2A
| 訂貨號 | 42332.200 |
| EAN | 4251269308529 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 79.8 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 1 x KT 大 |
Gasket FG-B
| 訂貨號 | 42331 |
| EAN | 4251269332715 |
| 包裝單位 | 1 |
| 長度 | 72.85 mm |
| 寬度 | 55.6 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 9.5 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-FG-B, KEL-FG-ER B |
KEL-FG-E5
| 訂貨號 | 42336 |
| EAN | 4251269316623 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 20 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 53 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 5 x KT 小 |
KEL-FG-E5 V2A
| 訂貨號 | 42336.200 |
| EAN | 4251269316647 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 20 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 53 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 5 x KT 小 |
KEL-FG-E3
| 訂貨號 | 42334 |
| EAN | 4251269316616 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 12 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 100 mm |
| 寬度 | 53 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 3 x KT 小 |
KEL-FG-E3 V2A
| 訂貨號 | 42334.200 |
| EAN | 4251269316630 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 12 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 100 mm |
| 寬度 | 53 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 3 x KT 小 |
KEL-FG-E2
| 訂貨號 | 42333 |
| EAN | 4251269317996 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 73 mm |
| 寬度 | 53 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 43 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小 |
KEL-FG-E2 V2A
| 訂貨號 | 42333.200 |
| EAN | 4251269318009 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 73 mm |
| 寬度 | 53 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 43 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.5 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小 |
Gasket E5
| 訂貨號 | 42251 |
| EAN | 4251269332654 |
| 包裝單位 | 1 |
| 長度 | 147 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E5, KEL-ER-E5, KEL-QUICK-E5, KEL-FG-E5, KEL-FG-ER E5, KEL-FL 4 |
Gasket E3
| 訂貨號 | 42197 |
| EAN | 4251269332623 |
| 包裝單位 | 1 |
| 長度 | 98 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E3, KEL-ER-E3, KEL-QUICK-E3, KEL-FG-E3, KEL-FG-ER E3, KEL-FL 2 |
Gasket E2
| 訂貨號 | 42256 |
| EAN | 4251269332692 |
| 包裝單位 | 1 |
| 長度 | 72.8 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 43 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E2, KEL-ER-E2, KEL-QUICK-E2, KEL-FG-E2, KEL-FG-ER E2, KEL-FL 1 |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
