AB-M 150-32
| 訂貨號 | 52350 |
| EAN | 4251269335532 |
| 包裝單位 | 1 |
| 安裝形式 | 粘著安裝 |
| 外徑 | 150 mm |
| 安裝高度 | 2 mm |
| 公制孔尺寸 | M32 |
| 圓形開孔尺寸 | 32.5 mm |
AB-M | 蓋板
適用于螺紋延長、電纜格蘭頭和電纜引入底板、公制螺紋M32/M50/M63

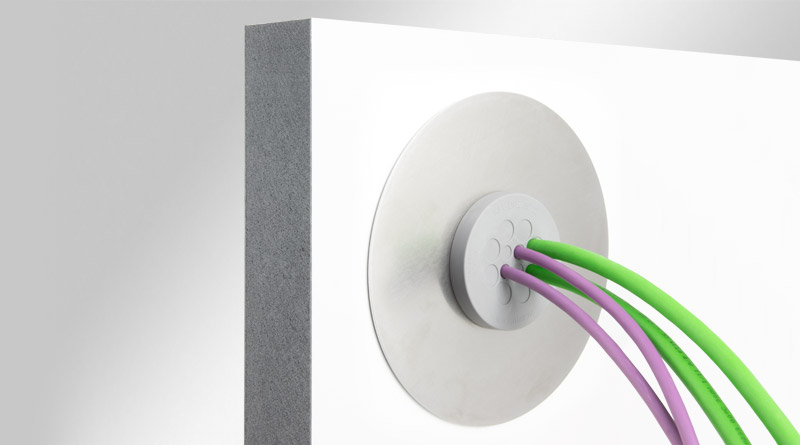

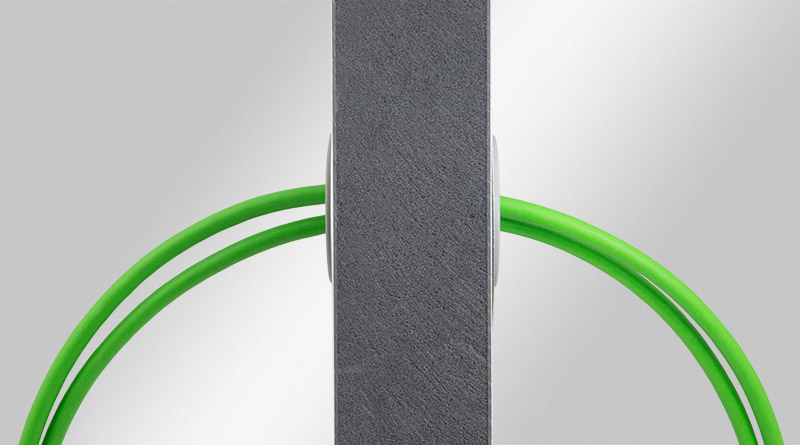

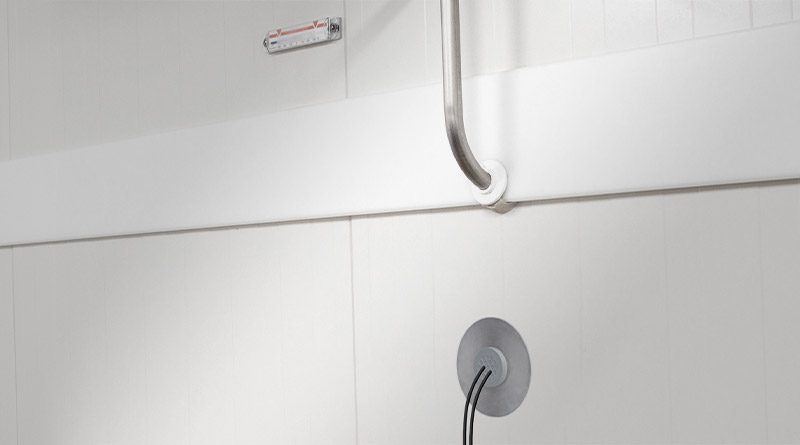

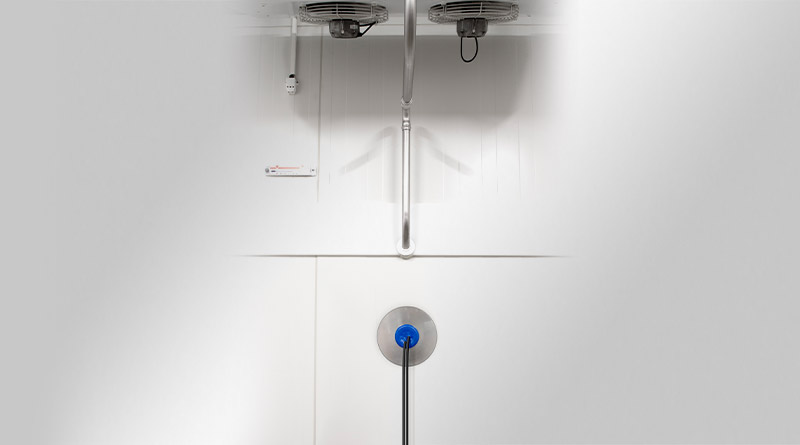

直徑在 80 毫米以上的鉆孔通常用于潔凈室、冷藏室和建筑物等墻壁上。為了將 TE 螺紋延長桿用于此類墻壁開口，需要使用 AB-M150 蓋板。蓋板可覆蓋大孔并將其縮小到所需尺寸。蓋板還能確保開孔處的整潔。

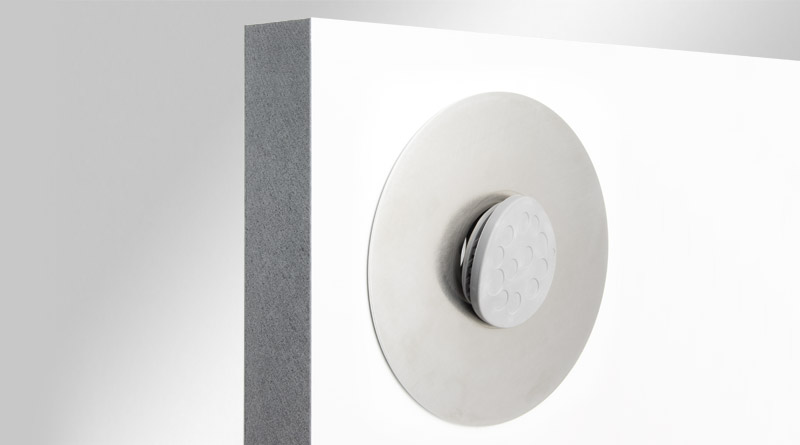

蓋板的外徑為 150 毫米，中心孔為 32.5 毫米、50.5 毫米或 63.5 毫米，以容納螺紋延長管。蓋板由 2 毫米不銹鋼制成，外邊緣為斜面，可與墻壁完美銜接。
規格
| 材料 | 不銹鋼 |
| 安裝形式 | 粘著安裝 |
產品優勢

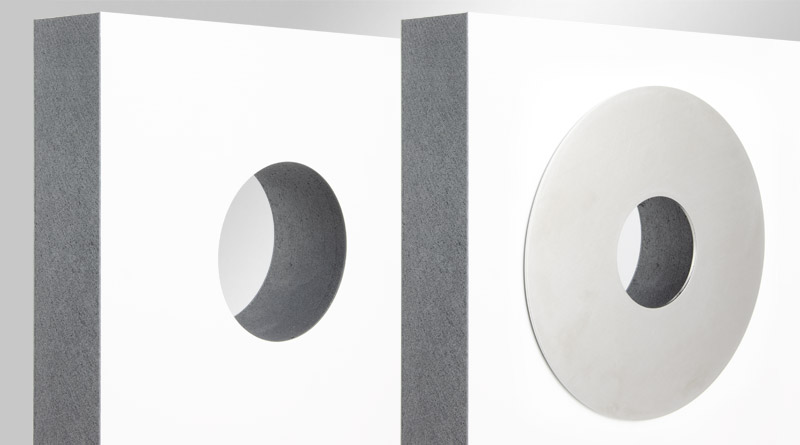

- 將大鉆孔縮小到所需的開孔尺寸
- 適用于 TE-M32，TE-M50 和 TE-M63
- 在開孔處實現整潔的飾面
- 外邊緣的斜面使其與墻壁完美過渡
- 使用硅膠或安裝膠進行安裝（出于衛生考慮，不帶固定孔）
產品類型和尺寸

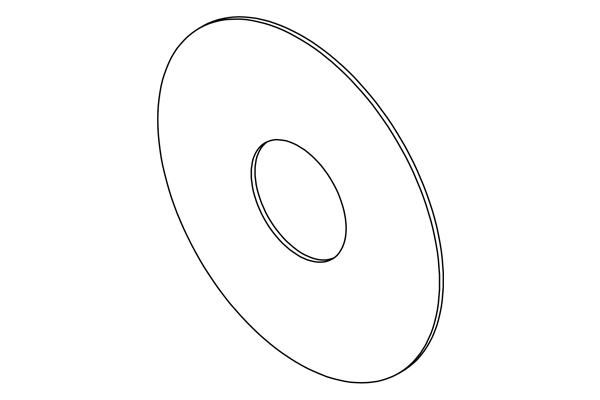

AB-M 150-50
| 訂貨號 | 52351 |
| EAN | 4251269335549 |
| 包裝單位 | 1 |
| 安裝形式 | 粘著安裝 |
| 外徑 | 150 mm |
| 安裝高度 | 2 mm |
| 公制孔尺寸 | M50 |
| 圓形開孔尺寸 | 50.5 mm |

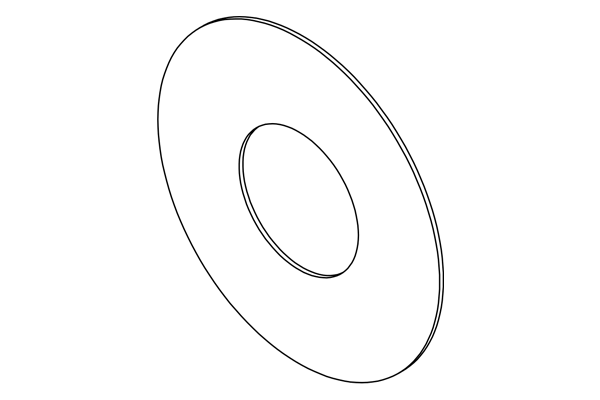

AB-M 150-63
| 訂貨號 | 52352 |
| EAN | 4251269335556 |
| 包裝單位 | 1 |
| 安裝形式 | 粘著安裝 |
| 外徑 | 150 mm |
| 安裝高度 | 2 mm |
| 公制孔尺寸 | M63 |
| 圓形開孔尺寸 | 63.5 mm |
